2. Architektur und Technische Parameter  IBM-575 HPC-Cluster in Halle

---

Cluster, Computenode, Core/CPU-SMT, Loginserver

• Cluster aus 5*IBM-P575 High-Performance-Computenodes (Design für HPC) mit ff. Computenodes: 1*128 GB, 1*96 GB und 3*64 GB Memory + 1*Login-Server mit 1*32 GB,

• eine IBM-P575  hat 32 Cores IBM-Power6-RISC-Prozessoren mit 4,7 GHz Takt (pro Core: 4 MB L2 und 16/32MB L3 Cache). Jeder Core hat via SMT 2 logische CPU,(SMT = Simultaneous Multi-Threading , d.h. 2 Hardware-Threads pro Core),

• so daß auch das Betriebssystem im entspr. Boot-mode (in Halle alle Nodes) 64 CPU pro 575-Node "sieht". Der Nutzer bestimmt beim Jobstart via Loadleveler ob er aktuell lieber Cores (32 pro Node) oder 64 CPU/SMT nutzen möchte.

• Vorteil bei Nutzung von 64 CPU/SMT: + Durchsatz (Anzahl Jobs pro Zeit): je nach Anwendung mehr als + 50% mgl., wie z.B. bei Gaussian Jobs.

• Flexibler „Mischbetrieb“ von Core und SMT-CPU auf ein- und demselben Node.

• Login Node ist eine IBM 575 mit 4 Core/8 CPU-SMT und 32 GB Memory, „gewonnen“ durch Partitionierung einer IBM 575 mit zuvor 32/64 Core/CPU-SMT und 128 GB Memory, so daß der „Rest“ ausnahmsweise einen Computenode mit 28/56 Core/CPU-SMT und 96 GB Memory ergibt (sonst: 128GB oder 64 GB Memory und 32 Core bzw. 64 CPU-SMT pro Node).

http://www-01.ibm.com/common/ssi/cgi-bin/ssialias?infotype=AN&subtype=CA&htmlfid=897/ENUS107-675&appname=USN

ftp://public.dhe.ibm.com/common/ssi/ecm/de/pod03010dede/POD03010DEDE.PDF

---

Weitere Details siehe auch:

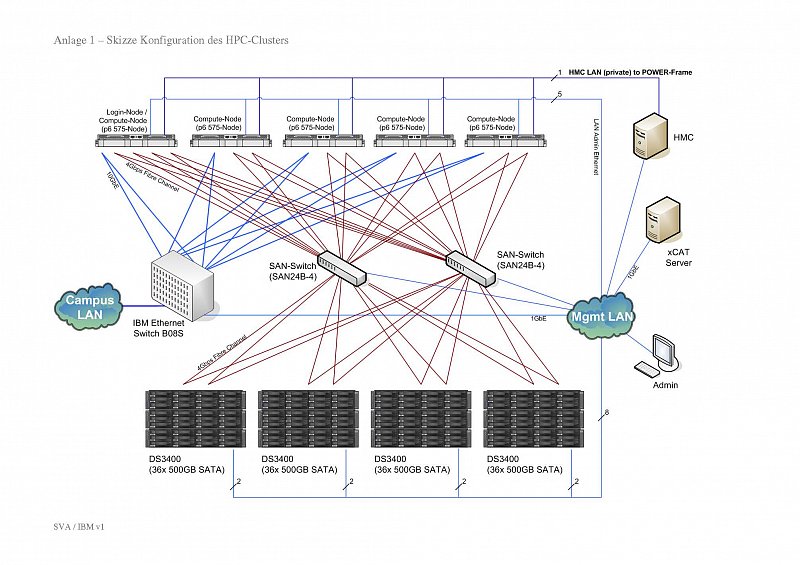

Abb. 1: Skizze HW-Kongiuration des Clusters

Skizze_Konfiguration_HPC-Cluster

---

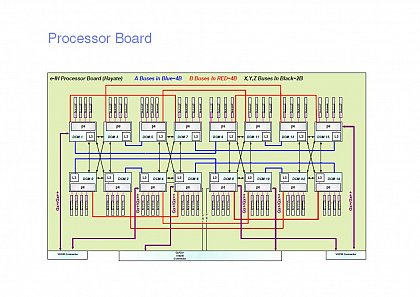

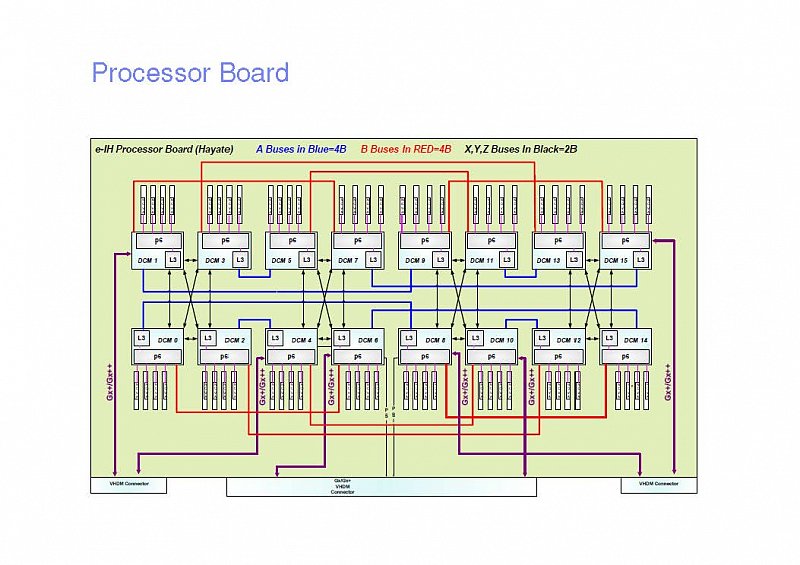

Abb. 2:IBM575 Node: Prozessor-Board P6

---

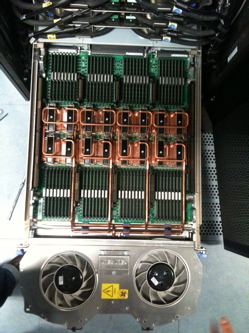

Wasserkühlung

• Wasserkühlung direkt ab Prozessor + Wasserkühlung Rack (entlastet Raum-Luftkühlung um  ca. 80% , spart ca. 50% Strom bei der Kühlung),
• d.h. bei einem System, dass z.B. 30KW Leistungsaufnahme
  hat, wären für Luftkühlung noch mal ca. 30KW einzuplanen,
  mit Wasserkühlung spart man mit dieser Technologie hier
  ca. 15KW
• siehe auch ff. Video dazu: http://www.youtube.com/watch?v=jVLQ0zBGjEo&feature=player_embedded#

Kommunikation

• Kommunikation im IBM-575 Knoten: Interne two-tier SMP Fabric:je 8* Cores any-to-any bilden 1 MCM (Multichip Module), pro Node insges. 4  MCM’s any-to-any, /siehe Abbildung 2/
• Gemessene Kommunikationsbandbreite zwischen den
  Prozessoren im 575-Node: 130GB/s Netto, d.h. mind.
  4GB/s pro Core auch wenn alle Cores gleichzeitig Last haben
  (nach STREAM Benchmark In Halle gemessen)
• 2*10GE pro 575-Node und zwischen den 575-Nodes
• I/O und GPFS (paralleles Cluster-Filesystem)
• Disk-Array mit 48 TB Netto Raid-Disk auf das via dem
  parallelem Filesystem GPFS und SAN mit je 2*8Gbit/s Dual FC
  (Fibre Channel) pro Node über „alle“ Pfade direkt und
  „kreuzweise“ zugegriffen wird
• Alle 575-Compute-Nodes sind gleichzeitig GPFS „Fileserver
  und Client“
• I/O Bandbreite Bsp.: 100GB File via GPFS mit 2 NSD Server
  und 2 Tasks in Halle gemessen (bei 4 GB vom Memory für
  GPFS-Cache): write 2,2 GB/s, read 2 GB/s, d.h. 50 GByte
  in 50 s read bzw.45s write(¾min)
• Zum Vergleich 50 GB write ff. Bsp.:
  (der vorhandene Memory wird bei allen ff. gen.Bsp. z.T bis
  zu 100% genutzt - nur bei o.gen. GPFS IBM-Cluster werden
  nur die dafür konfigurierten bei uns 4GB vom Memory für
  GPFS-Cache genutzt !!!):
• galaxy SUN-Opteron-Cluster-x4600 50 GB write zu
  clusterinternen Fileserver x4500 via Infiniband und NFS:
  ca. 500s (ca. 8min) (x4600 hat 32 GB und x4500 hat 16 GB
  Memory)
• lokale disk sun-x4600/32GB (16way Opteron SMP-Node im
  galaxy Cluster): ca. 800s (ca. 13min);
• i86PC mit Solaris10, Dual Core AMD Opteron180/2,4GHz/2GB
  Memory: ca. 1800s (30min)
• Mac mit Mac OSX Intel Dual Core /2,5GHz/4 GB DDR3 Memory:
  ca. 1800s (30min)
• PC mit Windows, Intel Dual Core /2,5GHz/2 GB Memory: ca.
  1800s (30min)
