Zentrales Steuerwerk

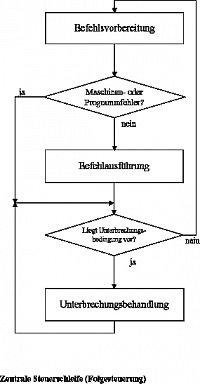

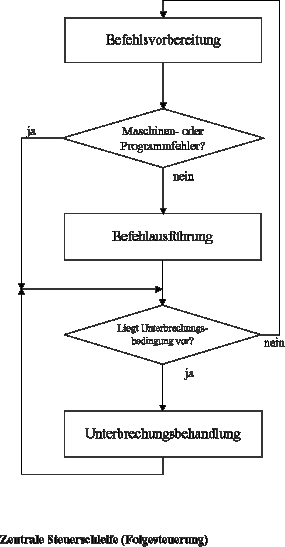

Das zentrale Steuerwerk steuert den sich ständig wiederholenden Zyklus der Befehlsabarbeitung.
Das zentrale Steuerwerk enthält neben anederen internen Registern das Programmstatuswortregister (PSW-Register). Im PSW-Register wird ein Doppelwort, das Programmstatuswort (PSW) abgespeichert.
| Systemmaske | Schutzschlüssel | Zustandsanzeige | Unterbrechungscode | BL | BC | Programmaske | Befehlsadresse |
|---|---|---|---|---|---|---|---|
| 8 | 4 | 4 | 16 | 2 | 2 | 4 | 24 |
Das Unterbrechungssystem ist eine interne Einrichtung. Man unterscheidet 5 Unterbrechungsklassen.
| Unterbrechungsklasse | Funktion | Auslösung durch | Priorität |
|---|---|---|---|
| Maschinenfehlerunterbrechung | Verzweigung zur Maschinenfehlerroutine | Maschinenfehler | 1 |
| Supervisorunterbrechung | Aufruf der E/A Routinen | SVC-Befehl | 2 |
| Programmausnahmeunterbrechung | Verzweigung zur Routine für Programmfehler | Programmfehler | 2 |
| Externe Unterbrechung | Verzweigung zur Routine für Programmfehler | Zeitgebereinrichtung Bedienereingriff mittels Unterbrechungstaste | 3 |
| E/A-Unterbrechung | Verzweigung zur E/A-Routine | E/A-Unterbrechung | 4 |
